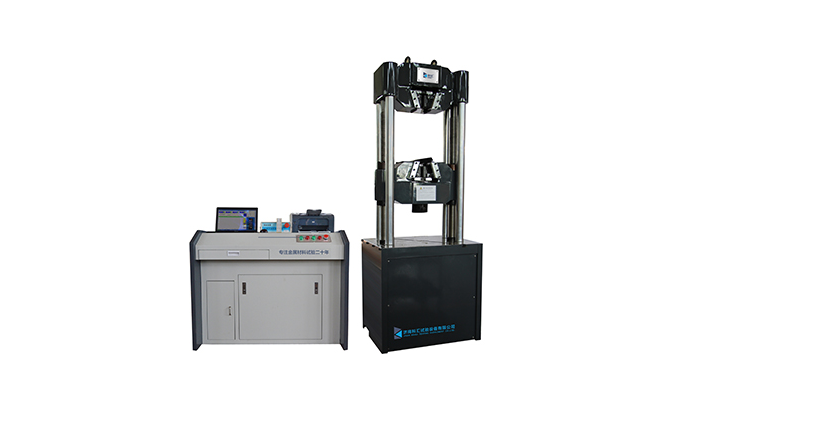

WAW-E系列微机控制电液伺服材料试验机
| 主机参数 | WAW-300 E | WAW-600 E | WAW-1000 E | WAW-2000 E |
| 立柱数 | 4柱（4立柱、2丝杠） | |||
| 拉伸钳口间距离上限（mm） | 600 | 740 | 800 | 950 |
| 压缩空间上限（mm） | 530 | 650 | 670 | 750 |
| 立柱间有效距离（mm） | 465 | 485 | 515 | 700 |
| 油缸外径上限 | Φ220 | Φ260 | Φ330 | Φ430 |
| 活塞直径 | Φ140 | Φ170 | Φ240 | Φ320 |
| 活塞行程上限（mm） | 200 | 200 | 250 | 250 |
| 立柱直径 | Φ60 | Φ70 | Φ75 | Φ90 |
| 丝杠直径 | Tr65 | Tr75 | Tr85 | Tr115 |
| 工作台尺寸（mm） | 660×540 | 710×610 | 780×680 | 1000×720 |
| 工作台厚度（mm） | 68 | 85 | 98 | 126 |
| 横梁高度（mm） | 290 | 320 | 380 | 480 |
| 测量参数 | WAW-300 E | WAW-600 E | WAW-1000 E | WAW-2000 E |
| 试验力上限（kN） | 300 | 600 | 1000 | 2000 |
| 试验机级别 | 0.5\1级 | |||
| 试验力有效测量范围 | 2%-100%FS | |||
| 试验力分辨力 | 满量程的1/30000（全量程只有一个分辨力，不分档） | |||
| 试验力测量精度 | ±1% | |||
| 位移测量分辨力 | 0.01mm | |||
| 位移测量精度 | ±1% | |||
| 变形测量范围 | 2%-100%FS | |||
| 变形测量分辨力 | 0.001mm | |||
| 变形测量精度 | ±1% | |||
| 附具参数 | WAW-300E | WAW-600E | WAW-1000E | WAW-2000 E | |
| 夹紧方式 | 楔型液压内置自动夹紧 | ||||
|
圆试样夹持范围 (mm) |
Φ10-Φ20 Φ20-Φ32 |
Φ10-Φ18 Φ18-Φ29 Φ29-Φ40 |
Φ10-Φ15 Φ15-Φ30 Φ30-Φ45 Φ45-Φ55 |
Φ15-Φ30 Φ30-Φ55 Φ55-Φ70 |
|
| 板试样夹持厚度（mm） | 2-13，13-25, | 2-16,16-30 | 2-20,20-40 | 10-40mm,40-70mm | |
| 板试样夹持宽度上限（mm） | 75 | 90 | 100 | 120 | |
| 上下压板尺寸（mm） | Φ120 | Φ160 | 204×204 | Φ240 | |
| 弯曲压辊直径（标配） | Φ30 | Φ30 | Φ40 | Φ40 | |
| 弯曲支辊直径 | Φ30 | Φ30 | Φ40 | Φ40 | |
| 弯曲支辊宽度上限(mm) | 140 | 140 | 140 | 140 | |
| 弯曲支辊间距上限（mm） | 400 | 430 | 380 | 430 | |
| 容许弯曲度上限（mm） | 100 | 100 | 150 | 150 | |
| 整机参数 | WAW-300E | WAW-600E | WAW-1000 E | WAW-2000 E | ||
| 主机外形尺寸(不包括活塞升起行程)(mm) | 740×620×2058 | 790×690×2330 | 880×760×2660 | 1120×850×3270 | ||
| 油源外形尺寸(mm) | 1150×650×870 | |||||
| 重量(Kg) | 主机 | 约1800 | 约2500 | 约3500 | 约5000 | |
| 油源 | 约300 | |||||
| 主油泵电机功率（KW） | 1.5 | 1.5 | 1.5 | |||
| 横梁移动电机功率（KW） | 0.4 | 0.4 | 0.75 | |||
| 总功率（kW） | 1.5+0.4 | 1.5+0.4 | 1.5+0.75 | |||
| 电源 | 三相五线制，380V，50HZ | |||||
| 使用环境 | 无震动、无粉尘；室温（10-35℃）；湿度≤80% | |||||
