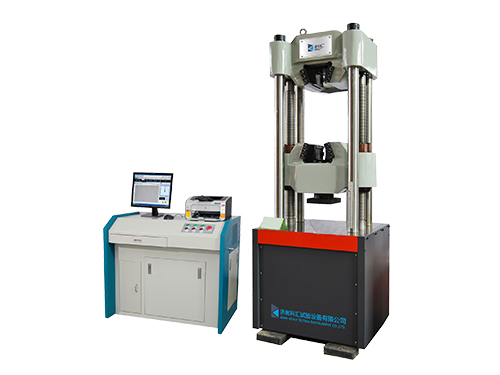

WAW-D微机控制液压材料试验机
D 系列液压式材料试验机，在原有B型机基础上升级改进，既满足各种试验需求，又保有经济实用特点，性能好，价格低。适用于发展初期企业和单位，既要求资金投入较少，又对自身产品质量要求严格的用户使用
主机参数
主机参数
| 项目 | WAW-300 D | WAW-600 D | WAW-1000 D |
| 立柱数 | 4柱（4立柱、2丝杠） | ||
| 拉伸钳口间距离上限（mm） | 550 | 520 | 660 |
| 压缩空间上限（mm） | 450 | 420 | 530 |
| 立柱间有效距离（mm） | 460 | 460 | 510 |
| 油缸外径上限 | Φ210 | Φ250 | Φ326 |
| 活塞直径 | Φ140 | Φ170 | Φ220 |
| 活塞行程上限（mm） | 150 | 150 | 150 |
| 立柱直径 | Φ60 | Φ65 | Φ75 |
| 丝杠直径 | Tr65 | Tr70 | Tr85 |
| 工作台尺寸（mm） | 720×500 | 720×510 | 850×580 |
| 工作台厚度（mm） | 75 | 85 | 98 |
| 横梁厚度（mm） | 270 | 300 | 365 |
测量参数
| 项目 | WAW-300 D | WAW-600 D | WAW-1000 D |
| 试验力上限（kN） | 300 | 600 | 1000 |
| 试验机精度 | 1级 | ||
| 试验力有效测量范围 | 2%-100%FS | ||
| 试验力分辨力 | 满量程的1/30000（全量程只有一个分辨力，不分档） | ||
| 试验力测量精度 | ±1% | ||
| 位移测量分辨力 | 0.01mm | ||
| 位移测量精度 | ±1% | ||
| 变形测量范围 | 2%-100%FS | ||
| 变形测量分辨力 | 0.001mm | ||
| 变形测量精度 | ±1% | ||
辅具参数
| 项目 | WAW-300D | WAW-600D | WAW-1000 DⅠ |
| 夹紧方式 | 楔型液压内置自动夹紧 | ||
|
圆试样夹持范围 (mm) |
Φ10-Φ20 Φ20-Φ32 |
Φ13-Φ26 Φ26-Φ40 |
Φ13-Φ26 Φ26-Φ40 Φ40-Φ60 |
| 板试样夹持厚度（mm） | 0-13，13-25, | 0-15,15-30 | 0-20,20-40 |
| 板试样夹持宽度上限（mm） | 75 | 82 | 125 |
| 上下压板尺寸（mm） | Φ120 | Φ160 | 204×204 |
| 弯曲压辊直径（标配） | Φ30 | Φ30 | Φ40 |
| 弯曲支辊直径 | Φ30 | Φ30 | Φ40 |
| 弯曲支辊宽度上限(mm) | 140 | 140 | 140 |
| 弯曲支辊间距上限（mm） | 320 | 310 | 310 |
| 容许弯曲度上限（mm） | 100 | 100 | 150 |
整机参数
| 项目 | WAW-300D | WAW-600D | WAW-1000 D | |
| 主机外形尺寸(不包括活塞升起行程)(mm) | 720×660×1885 | 720×610×1960 | 850×665×2357 | |
| 油源外形尺寸(mm) | 1150×650×870 | |||
| 重量(Kg) | 主机 | 约2000 | 约2000 | 约3000 |
| 油源 | 约300 | |||
| 主油泵电机功率（KW） | 1.5 | 1.5 | 1.5 | |
| 横梁移动电机功率（KW） | 0.4 | 0.4 | 0.4 | |
| 总功率（kW） | 1.5+0.4 | 1.5+0.4 | 1.5+0.4 | |
| 电源 | 三相五线制，380V，50HZ | |||
| 使用环境 | 无震动、无粉尘；室温（10-35℃）；湿度≤80% | |||
